波纹补偿器：

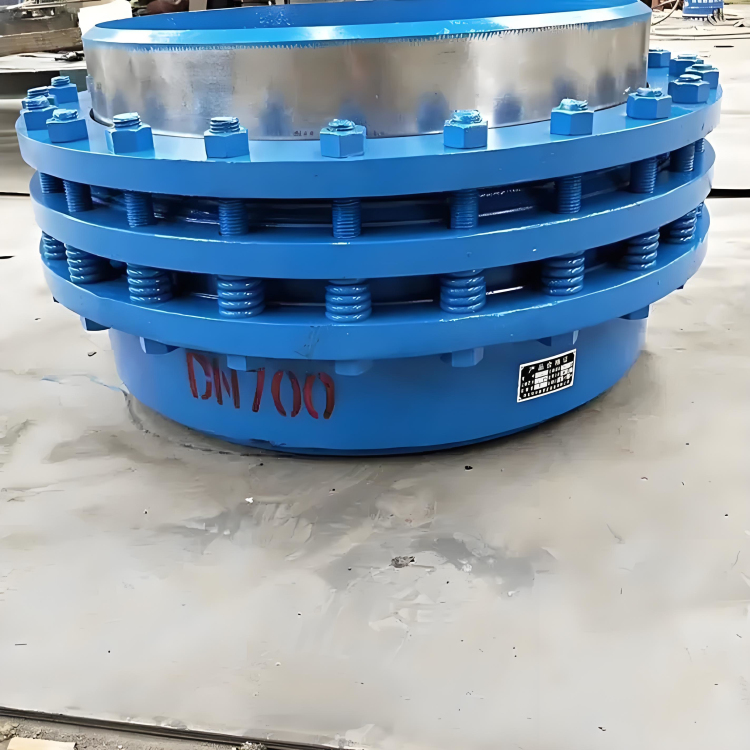

一、结构解析：波纹补偿器的‘弹性密码’

波纹补偿器的核心在于将金属板材加工成周期性波纹状管状元件，其结构设计融合材料力学与流体力学双重智慧：

核心弹性元件：金属波纹管

材质优选 304/316L 不锈钢，壁厚 0.8-2mm。某电厂实测显示，316L 材质在含氯离子蒸汽环境中使用寿命达 15 年以上

波纹形状分为 U 形、Ω 形、C 形等，U 形波纹因补偿量均匀成为*常用类型，标准 U 形波纹单波补偿量可达 6-8mm

辅助结构体系

导流筒：内壁光滑套筒设计，可减少流体阻力并保护波纹管。某石化管道安装导流筒后，压降降低 40%

限位装置：包含导向支架与限位螺栓，限制补偿器过度位移，确保在 ±15° 偏转范围内安全运行

防腐涂层：外层可选聚四氟乙烯涂层，沿海地区应用案例显示，涂层可使腐蚀速率降低 90%

典型结构组合

以轴向型波纹补偿器为例，其标准结构包括：

进口法兰 → 导流筒 → 波纹管组件 → 限位螺杆 → 出口法兰

该组合使补偿器在承受 1.6MPa 压力时，仍能实现 ±50mm 的轴向补偿量。

二、四大核心功能：管道系统的安全枢纽

1. 热位移补偿：化解温度应力的‘缓冲器’

可吸收管道因温差产生的轴向、横向、角向位移。某供热管网中，补偿器成功应对 200℃温差导致的 80mm 轴向膨胀

计算公式：ΔL=α×L×ΔT（α 为线膨胀系数，L 为管道长度，ΔT 为温差）。某 200 米蒸汽管道在 150℃温差下，需配置补偿量 30mm 的补偿器

2. 振动吸收：工业管网的‘减震器’

吸收泵、压缩机等设备运行产生的机械振动。某化工厂压缩机出口管道安装补偿器后，振动幅值从 0.8mm 降至 0.15mm

频率响应范围 10-500Hz，可覆盖大多数工业设备振动频段

3. 安装误差补偿：施工调试的‘调节器’

允许管道安装时存在 ±3° 角度偏差。某长输管道工程中，补偿器弥补了施工产生的 2.5° 角度误差

轴向偏心补偿量可达管径的 10%，DN200 管道可允许 20mm 偏心安装

4. 降噪消音：流体系统的‘消声器’

波纹结构可吸收流体高速流动产生的噪音。某蒸汽管道安装补偿器后，噪音从 95dB 降至 78dB

降噪原理：通过波纹间隙的湍流耗散和材料阻尼吸收声能
